امروزه تجهیزات و دستگاه هایی که به کمک آن بتوان ورقهای فلزی را به قطعات کوچک تر تقسیم کرد و دستگاه هایی مانند دستگاه خم کن که بتوان ورقه های فلزی را به شکل V یا U در آورد، نقش مهمی در صنایع دارند. از این رو، تجهیزات و دستگاه های بسیاری برای ایجاد یک سطح برش صاف ، تمیز و بدون خطا طراحی شده اند. دستگاه های گیوتین یا قیچی ورق بربرای برش دادن ورق های فلزی بر مبنای جنس های ورق های مختلف طراحی و اجرا شده است. سیستم قیچی ورق بر از یک بخش نگهدارنده ورق های فلزی، یک بخش اندازه گیری، تیغه هایی که در قسمت فک بالایی و فک پایینی دستگاه قرار گرفته اند و همچنین یک دستگاه سنجش تشکیل شده است. در این مقاله سعی به بررسی انواع دستگاه گیوتین، کاربرد، نحوه کارکرد و خرید این دستگاه ها خواهیم پرداخت.
دستگاه گیوتین ورق بر چیست؟
گیوتین یا قیچی ورق بریک نوع دستگاهی است که به کمک آن برای برش انواع ورق ها و صفحات فلزی ، چوبی ، چرم و کاغذ و … بصورت مستقیم و دقیق بکار میرود.
ورق های فلزی با ایجاد حرکت وفشار تیغه بالایی که متحرک و زاویه دار است برتیغه پایینی که ثابت است به قطعات کوچک تر تبدیل می شوند. در کل اول ورق های فلزی توسط بخش نگهدارنده (کارگیر ورق) نگهداری میشوند تا حرکت نکنند سپس تیغه های فک بالایی از یک طرف شروع به کار کرده و به آهستگی به سوی دیگر رفته و عمل برش را تکمیل می کنند که در طول این زمان فرآیند برش زنی تکمیل میشود.
جنس تیغه های گیوتین ورق بر را از فولاد های کروم دار مرغوب تهیه می کنند، چرا که نیروی بسیار زیادی به لبه های تیغه وارد خواهد شد، بنابراین وجود حتی کوچک ترین نقص در سیستم متالوژی تیغه و یا کوچک ترین کمبود در نحوه عملکرد حرارتی آن، باعث فرسایش سریع تیغه ها شده و باعث پایین آمدن کیفیت برش ها می شود.
در نحوه نگهداری تیغه ها باید دقت بسیاری داشت و بلافاصله پس از کند شدن تیغه ها، به کمک اشخاص متخصص و به وسیله ماشین سنگ، نسبت به تراشیدن و تیز کردن آن ها اقدام به عمل آورد، در غیر این صورت کندی تیغه های گیوتین علاوه بر بوجود آوردن لبه های بریده و شکسته در ورق بریده شده، باعث می شود پلیسه های زیادی بوجود آید و همچنین موجب فرسایش بسیار و به مرور صدمه دیدن کشوها و بازوهای دستگاه شود.
انواع دستگاه گیوتین یا قیچی ورق بر
-
دستگاه گیوتین مکانیکی
دستگاه گیوتین، در انواع مکانیکی، هیدرولیکی و پنوماتیک تولید می شوند
این دستگاه دارای مدل هایی با اهرم دست یا پدال پا می باشد که برای برش ورقه های فلزی سبک و نرم مثل آهن و گالوانیز کمتر از یک میل ضخامت ورق و آلومینیوم، برنز، برنج و مس کمتر از 2 میل ضخامت مناسب هستند و اپراتور دستگاه به راحتی می تواند ورق فلزی را برش بزند.
- دستگاه گیوتین
-

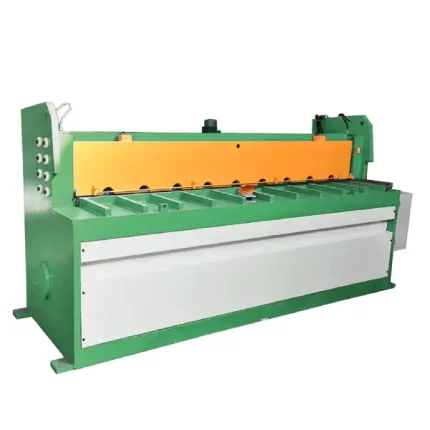

دستگاه گیوتین مکانیکی برقی
سیستم کلی قیچی ورق بر مکانیک برقی به صورتی است که نیروی اولیه ای که برای برش نیاز دارد، از طریق یک موتور گیربکسی ایجاد می شود؛ پس طبیعتا سرعت بیشتری دارد و امکان انجام برش های ورق های فلزی با اندازه ضخامت کمتر از یک الی شش میلی متر با طول 60 سانت تا 3 متر با این دستگاه میسر می باشد. این نکته مهم قابل ذکر می باشد که برش های انجام شده توسط یک دستگاه گیوتین مکانیکی، نسبت به دستگاه گیوتین هیدرولیک از کیفیت کم تری برخوردار است.
اما در پروژه های نسبتا بزرگ و برش های همزمان چند عددی ورقه های فلزی و کیفیت بالا ، احتیاج است که از گیوتین هیدرولیکی استفاده کنید.
لازم به ذکر است که لبه ورقه های فلزی برش خورده توسط دستگاه گیوتین، احتیاج به صاف کردن و تمیزکاری دارد؛ که این عمل توسط سنباده ای به نام سنباده اکسید آلومینیوم صورت می گیرد.
در ادامه به گیوتین مکانیکی و هیدرولیکی و نحوه عملکرد هر کدام می پردازیم.
- دستگاه گیوتین
-
دستگاه گیوتین هیدرولیک
سیستم دستگاه های گیوتین هیدرولیک به این صورت است که نیروی مورد نیاز برای برش ورق های فلزی، از فشار روغن (جک های هیدرولیک) تامین می شود. به کمک این دستگاه می توان ورق های فلزی با ضخامت های 4 میل تا 40 میل و اندازهای طولی 120 سانت تا 8 متر را برش داد. همچنین امکان تهیه و تولید یک دستگاه گیوتین هیدرولیک در سه مدل از قبیل دستگاه گیوتین هیدرولیک دو جک، گیوتین هیدرولیک چهار جک و گیوتین شش جک وجود دارد. که در اینجا مدل گیوتین شش جک را برای شما شرح داده ایم.
-
دستگاه گیوتین پنوماتیک
سیستم دستگاه های گیوتین پنوماتیک به این صورت است که نیروی مورد نیاز برای برش ورق های فلزی، توسط فشار هوا (جک های پنوماتیک) تامین می شود که در ایران این دستگاه کاربرد ندارد.
نحوه کارکرد دستگاه گیوتین هیدرولیکی
سیستم ساختاری گیوتین هیدرولیک شش جک به این صورت است که دو عدد جک هیدرولیک فک بالایی دستگاه را به پایین می آورند و عملیات برش انجام می شود و دو عدد جک دیگر برای برگشت فک دستگاه به سمت بالا بعد از عملیات برش در نظر گرفته شده است. انجام این روش توسط این چهار جک، باعث می شود عملیات برش کاری با سرعت بالا انجام شود و حداقل استهلاک را روی دستگاه هیدرولیک داشته باشیم.
علاوه بر آن، دو جک هیدرولیک برای تنظیم فیلر دستگاه در طرفین در نظر گرفته شده است، زیرا هنگامی که ضخامت تغییر می کند، به همراه آن باید فیلر و زاویه برش هم تغییر کند.
پس در یک جمع بندی کلی، گیوتین های مکانیکی دارای موتور گیربکس و سرعت بالا هستند و اما گیوتین های هیدرولیکی دارای سرعت نسبتا پایین تر، اما کیفیت و ضخامت های برش بالا تر هستند.
کاربرد دستگاه گیوتین
- از اولین و مهم ترین مزایا گیوتین می توان به مقرون به صرفه بودن آن برای برش فلزات در حجم بالا اشاره داشت.
- توانایی در برش انواع ورقه های فلزی مانند ورق های روغنی و …
- دقت و ظرافت در زاویه و انجام برش بهینه.
- استفاده از یک دستگاه گیوتین، باعث افزایش سرعت در انجام عمل برش ورقه های فلزی می شود.
- امکان برش به شکل های مربع، برش زاویه دار، برش های کراواتی و برش به صورت نواری توسط قیچی ورق بر وجود دارد که هرکدام کاربرد های متفاوتی در صنعت دارند و همگی آن ها در زمینه تولید استفاده می شوند.
- امکان تغییر تنظیمات مطابق با نوع و جنس مواد فلزی و ضخامت ورق فلزی به منظور بالا بردن کیفیت بیشتر برش.
اجزاء دستگاه گیوتین
نام اجزاء | کاربرد اجزاء |
بدنه ی قیچی | بدنه دستگاه میتواند از ورقهای فولادی، قطعات ریخته شده یا ترکیبی از این دو روش ساخته شود. بدنه دستگاه باید مقاوم و محکم باشد تا بتواند نیروی برش را تحمل کند. |
مولد قدرت یا موتور | منتقل کردن قدرت در یک قیچی گیوتین کارکرد اصلی مولد قدرت یا موتور است |
کلاج قیچی | کلاج مکانیزمی است که برای ارتباط و قطع ارتباط دورانی به کار می رود. در برش گیوتین با ورق از کلاج برای شروع دوران میل لنگ استفاده می شود کلاچ در کل عامل ارتباط بین دنده محرک با چرخ طیار است |
نگهدارنده ورق | وظیفه ی این قسمت از اجزا ثابت نگه داشتن ورق بر روی میز قیچی گیوتین برای جلوگیری از جابه جایی ورق در حین انجام برش است. |
تیغه های قیچی | برای برش و نفوذ در ورقهای فلزی کاربرد دارد و جنس این تیغه ها از فولاد و کروم است زیرا فشار بسیار زیادی به لبه ها وارد میشود و جنس این گونه از تیغه ها باعث میشود تا تیغه ها آسیب کمتری ببینند. |
نتایج استفاده از دستگاه گیوتین
استفاده از دستگاه گیوتین در صنایع مختلف میتواند به دستآوردهای متنوعی منجر شود. برخی از نتایج استفاده از این دستگاه عبارتند از:
- برش دقیق:
دستگاههای گیوتین به دلیل ساختار قوی و تیغه تیز، برش مواد را با دقت بالا و خطای کم انجام میدهند.
- افزایش بهرهوری:
امکانات تنظیمی و دقت بالای گیوتین، به کاربران امکان میدهد بهرهوری در فرآیند برش را افزایش دهند و مواد را به شکل مورد نظر خود شکل دهند.
- توسعه سرعت فرآیند:
به دلیل قدرت برش بالا و ساختار موتورهای قوی در برخی مدلهای گیوتین، سرعت فرآیند برش افزایش مییابد که به افزایش تولید و تحویل سریعتر محصول منجر میشود.
-
مدلهای قوی گیوتین با سرعت برش بالا، تولید و تحویل محصولات را سریعتر میکنند.
- کاهش ضایعات:
به دلیل دقت بالا در برش و توانایی انجام برشهای متعدد بر روی یک ورق، میزان ضایعات کاهش مییابد.
- انعطاف پذیری بالا:
گیوتین ها به دلیل توانایی تنظیم ارتفاع برش، زاویه تیغه و سایر پارامترها، انعطاف پذیری بالایی در برش مواد ارائه میدهند.
- کاهش هزینهها:
با بهرهگیری از دقت بالا و انجام برش بهینه، هزینههای مرتبط با ضایعات، تعمیرات و نگهداری کاهش مییابد.
- کاربری در صنایع گوناگون:
گیوتین ها در صنایع مختلف از جمله متالورژی، ساختمان، خودروسازی، چرم، چاپ، و صنایع پلاستیکی به کار میروند.
- اتوماسیون:
دستگاههای گیوتین CNC با قابلیتهای کنترل عددی، امکان اتوماسیون فرآیند برش را فراهم میکنند.
با توجه به این نتایج، استفاده از دستگاه های گیوتین به عنوان یک ابزار برش موثر و با کارایی بالا در صنایع مختلف توصیه میشود.
موارد استفاده گیوتین
صنایع متالورژی
در این صنعت، گیوتین برای برش و تقسیم صفحات فلزی مورد استفاده قرار میگیرد. از جمله مواد استفاده شده میتوان به ورقهای فولاد، آلومینیوم و مس اشاره کرد.
صنعت خودروسازی
در تولید قطعات خودروها، گیوتین برای برش و شکلدهی مواد فلزی که در ساخت بدنه و قطعات داخلی خودروها استفاده میشوند.
صنعت ساختمان
در صنعت ساختمان، این دستگاهها برای برش و شکلدهی ورقهای فلزی، پلاستیکی و چرمی به کار میروند.
صنعت چرم و پوشاک
در تولید محصولات چرمی و پوشاک، گیوتین برای برش چرم و مواد مشابه به کار میرود.
صنایع چاپ و بستهبندی
در تولید کارتنها، برش بستهبندی، و مواد مشابه در صنایع چاپ و بستهبندی.
تولید مصنوعات پلاستیکی
گیوتین در صنعت تولید محصولات پلاستیکی، این دستگاهها برای برش و شکلدهی ورقها و صفحات پلاستیک به کار میروند.
-
گیوتین در صنعت پلاستیک برای برش و شکلدهی ورقها و صفحات استفاده میشود.
صنایع چوب
در برخی موارد، گیوتین ممکن است برای برش ورقها و صفحات چوبی در صنایع مبلمان و ساختمان استفاده شود.
تولید تجهیزات الکتریکی
در تولید برخی از تجهیزات الکتریکی و الکترونیکی، گیوتین برای برش ورقها و مواد فلزی به کار میرود.
صنایع ماشین سازی
برش ورق فلزات در تولید و ساخت انواع بدنه و اسکله و شاسی و همینطور بعضی قطعات دستگاه ها و ماشین آلات کاربرد دارد.
صنایع خدماتی
کارگاه های خدماتی برای همه صنایع ، خدمات برش انجام میدهند.
راه های مراقبت و نگهداری دستگاه گیوتین
- تعمیر و نگهداری دورهای: انجام بازرسی و تعمیرات دورهای به منظور اطمینان از عملکرد صحیح دستگاه.
- روغنکاری: استفاده از روغنها و گریسهای مربوط برای حفاظت و کاهش فرسایش قطعات.
- پاکسازی منظم: حذف زائدات و ذرات از قسمتهای حساس دستگاه.
- تنظیم و کالیبره کردن: انجام تنظیمات دقیق برای حفظ دقت و کارایی دستگاه.
- آموزش و تعلیم: آموزش به کاربران در مورد استفاده صحیح و ایمن از دستگاه.
- رعایت دستورالعمل تولیدکننده: پیروی از راهنماییها و دستورالعملهایی که توسط تولیدکننده فراهم شدهاند.
بهتر است همواره با دستورالعمل و راهنمایی های ارائه شده توسط سازنده دستگاه آشنا شوید و در صورت لزوم با تخصصی که از نگهداری این نوع تجهیزات آگاه است، همکاری کنید.
خرید دستگاه گیوتین
یک دستگاه گیوتین در انواع متفاوتی طراحی و اجرا می شود که هر نوع از آن ها کارایی متفاوتی دارند. پس یک خریدار دستگاه قیچی ورق بر باید با توجه به نیاز خود ، یک دستگاه ورق بر را تهیه کند. همچنین در انتخاب و خرید یک دستگاه گیوتین باید دقت بالایی داشت؛ چرا که کیفیت قطعات به کار برده شده در دستگاه بسیار حائز اهمیت می باشد. پس بهتر است خرید شما از یک شرکت معتبر نظیر تکنو ماشین صورت گیرد؛ چرا که تمامی اجزای به کار برده شده در دستگاه های گیوتین این شرکت، از کیفیت بالایی برخوردار هستند.
قیمت دستگاه گیوتین
به موارد مختلفی بستگی دارد از جمله ابعاد، قابلیتها، توان، نوع ویژگیها، و نام تولید کننده. همچنین، با توجه به اینکه بازار و تکنولوژی متغیر است و ممکن است شرکتهای مختلف با ویژگیها و قیمتهای مختلف در این حوزه فعالیت داشته باشند، دشوار است قیمت دقیقی برای یک دستگاه گیوتین تعیین کرد. برای اطلاعات دقیقتر و جدیدتر، بهتر است با تکنو ماشین تماس بگیرید و قیمتها و اطلاعات فنی را مقایسه کنید.
گیوتین هیدرولیکی کاربردی تر است یا مکانیکی
انتخاب بین دستگاه گیوتین هیدرولیکی و گیوتین مکانیکی بستگی به نیازها و موارد مشخص خود شما دارد. هرکدام از این دستگاهها ویژگیها و مزایای خاص خود را دارند. در ادامه، تفاوتهای اصلی بین این دو نوع دستگاه ذکر شده است:
- گیوتین مکانیکی:
– عملکرد: این دستگاهها از قدرت مکانیکی برای اعمال فشار و برش استفاده میکنند.
– سرعت: گیوتینهای مکانیکی معمولاً سریعتر از گیوتینهای هیدرولیکی عمل میکنند.
– قیمت: این دستگاهها ممکن است در خرید و نگهداری ارزانتر باشند.
- گیوتین هیدرولیکی:
– عملکرد: این دستگاهها از قدرت هیدرولیکی برای انجام عملیات برش و فشردهسازی استفاده میکنند.
– قدرت برش: گیوتینهای هیدرولیکی معمولاً دارای قدرت برش بیشتری هستند و میتوانند با مواد سختتر نیز کار کنند.
– دقت: این دستگاهها ممکن است دقت بالاتری در برش و کنترل داشته باشند.
– استفاده آسان: به عنوان یکی از مزایای اصلی، استفاده از گیوتینهای هیدرولیکی معمولاً آسانتر و راحتتر است.
جمع بندی
با توجه به نیازها و اولویتهای خاص خود، ممکن است یکی از این دستگاهها برای شما مناسبتر باشد. همچنین، برندهای خاص و مدلهای مختلف ممکن است ویژگیهای متفاوتی داشته باشند. برای انتخاب بهترین گزینه، مشاوره با تأمینکنندگان معتبر و مشاهده نظرات کاربران موجود در بازار میتواند کمک کننده باشد.
تکنوماشین مرکز فروش ابزراآلات چوب و نجاری
سوالات متداول از دستگاه گیوتین
- چه نوع موادی با دستگاه گیوتین برش داده میشوند؟
دستگاههای گیوتین میتوانند برای برش مواد مختلفی از جمله کاغذ، فلز، پلاستیک، چرم، و غیره استفاده شوند. انتخاب مدل و نوع دستگاه بستگی به نوع مواد مورد نظر دارد.
- چه ویژگیهایی باید در نظر گرفته شود تا یک گیوتین مناسب انتخاب شود؟
اندازه، قدرت برش، دقت، نوع ویژگیهای امنیتی، و سایر ویژگیها برای انتخاب یک گیوتین مناسب حائز اهمیت هستند. همچنین، نوع موادی که میخواهید برش دهید نیز تأثیرگذار است.
- چگونه میتوان ایمنی در استفاده از گیوتین را حفظ کرد؟
ایمنی در استفاده از گیوتین بسیار حائز اهمیت است. مطالعه دقیق دفترچه راهنما، استفاده از تجهیزات ایمنی مربوطه، و اجرای آموزشهای ایمنی میتواند به حفظ ایمنی کاربران کمک کند.
- چگونه گیوتین را نگهداری کرد؟
نگهداری منظم، تعمیرات پیشگیرانه، و دنبال کردن دستورالعملهای تولید کننده برای نگهداری دستگاه از موارد مهم است. - چه تفاوتهایی بین گیوتینهای مختلف وجود دارد؟
گیوتینها ممکن است در اندازه، قدرت برش، و ویژگیهای دیگر متفاوت باشند. تفاوتها بستگی به نوع و مارک دستگاه دارد.
